Дом 5 входов консьерж 637 квартир

[TheGoldMaster]

Поставлена задача :


1. Необходимо оборудовать все входа дома оборудованием Raikmann .
2. Вызовы с Панелей домофона должны вызывать все квартиры дома .
3. Со всех вызывных панелей необходимо дозваниваться диспетчеру .
4. Диспетчер должен вызывать все квартиры дома .
5. Обеспечить защиту линии от коротких замыканий .

[TheGoldMaster]

Решение :

1. Для данного монтажа понадобиться 5 комплектов домофона
- Панель домофона СИТИ ЛЮКС
- Процессор домофона CD-X5
2. Для связи процессоров необходимы
- Свитчера , в данном тех.задании их будет 8 штук . -
3. Консьержу устанавливается
-Пульт Консьержа Х-5
4. Для защиты линии от коротких замыканий , неправильных подключений устанавливаются
- Этажные контроллеры , FC-6

[TheGoldMaster]

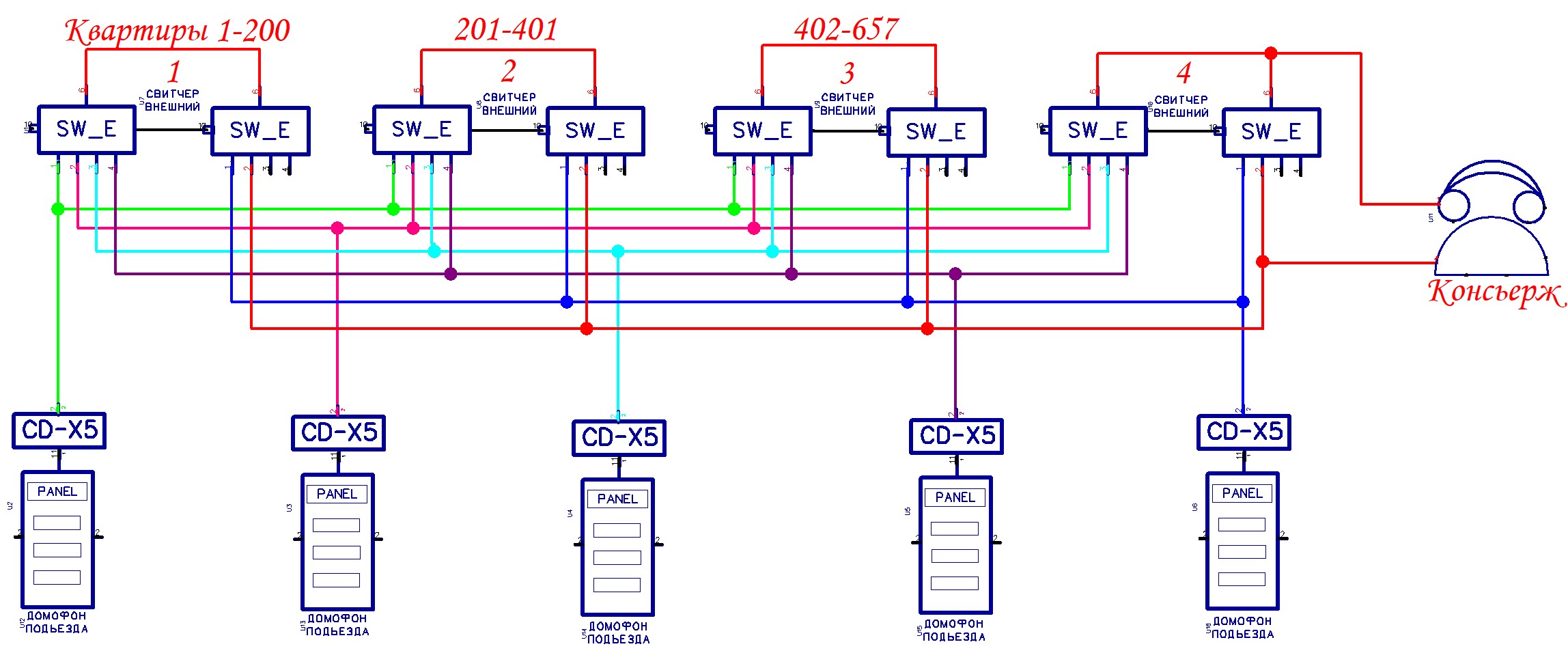

Схема подключения объекта :

[TheGoldMaster]

Работа схемы :


1. Для подключения 5 панелей и пульта консьержа , устанавливаются 8 свитчеров , которые соединяются попарно , соединенных по ML клеммам , для увеличения входов .
2. Входа свитчеров паралелятся , а так же на вход каждого свитчера заводится линия выходная консьержа .
3. Свитчерам присваивается адрес , и задаются интервалы квартир , которые они будут вызывать .
4. Свитчерам консьержа задается так же номер и интервал квартир , не существующий в доме .


Задача выполнена :

Все вызывные панели вызывают любую квартиру дома , вызывают консьержа . Консьерж в свою очередь может вызвать любую квартиру дома .
