Один Дом 3 подъезда по 3 входа 2 калитки охрана

[TheGoldMaster]

Поступила задача :


Имеется огороженный дом с 3 подъездами , в каждый подъезд по 3 входа , в каждом подъезде есть консьерж ,количество квартир в каждом подъезде 230 .
Дом огорожен забором и имеет одну калитку , а так же есть ворота .
Рядом с воротами есть КПП с охраной .

Задача :

Необходимо установить на каждый подъезд ( каждый вход ) домофон Raikmann CITY LUX с возможностью вызова абонентов с любой двери и с видео картинкой , с дополнительными кнопками вызова консьержа . Консьержу установить пульт для связи с жильцами и подъездными домофонами .
На калитку и ворота установить домофон с дополнительной кнопкой вызова Охраны на КПП , а так же с возможностью вызова всех подъездов дома . На консьержей звонить не надо , поскольку есть охрана .

[TheGoldMaster]

Решение задачи на основе многопанельности Raikmann :

На все входа дома устанавливаются домофоны системы многопанельности Raikmann X5 , Панель домофона CYTI LUX , процессора CD-X5 .
Для связи всех панелей процессоров на подъезде используется свитчер Х5 , консьержу устанавливается Пульт консьержа Raikmann .

Для обеспечения связи с калиток устанавливаются внешние свитчера ( адресные )

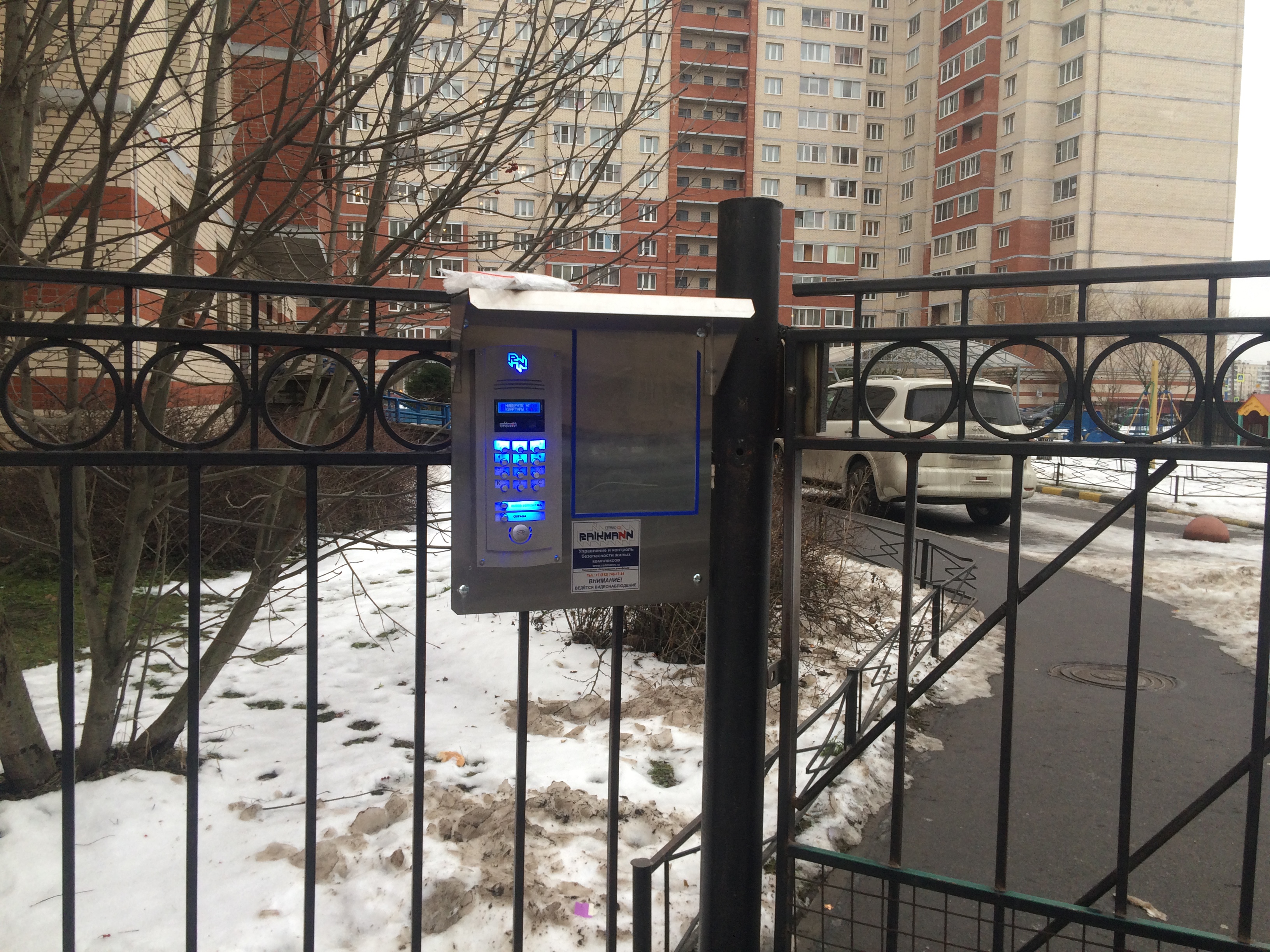

На калитки устанавливаются Панели домофона CYTI LUX ( с дополнительными кнопками вызова охраны ) Для обеспечения защиты от дождей и снега рекомендуется установка на Портал Raikmann


В охрану устанавливаем пульт Охраны .

[TheGoldMaster]

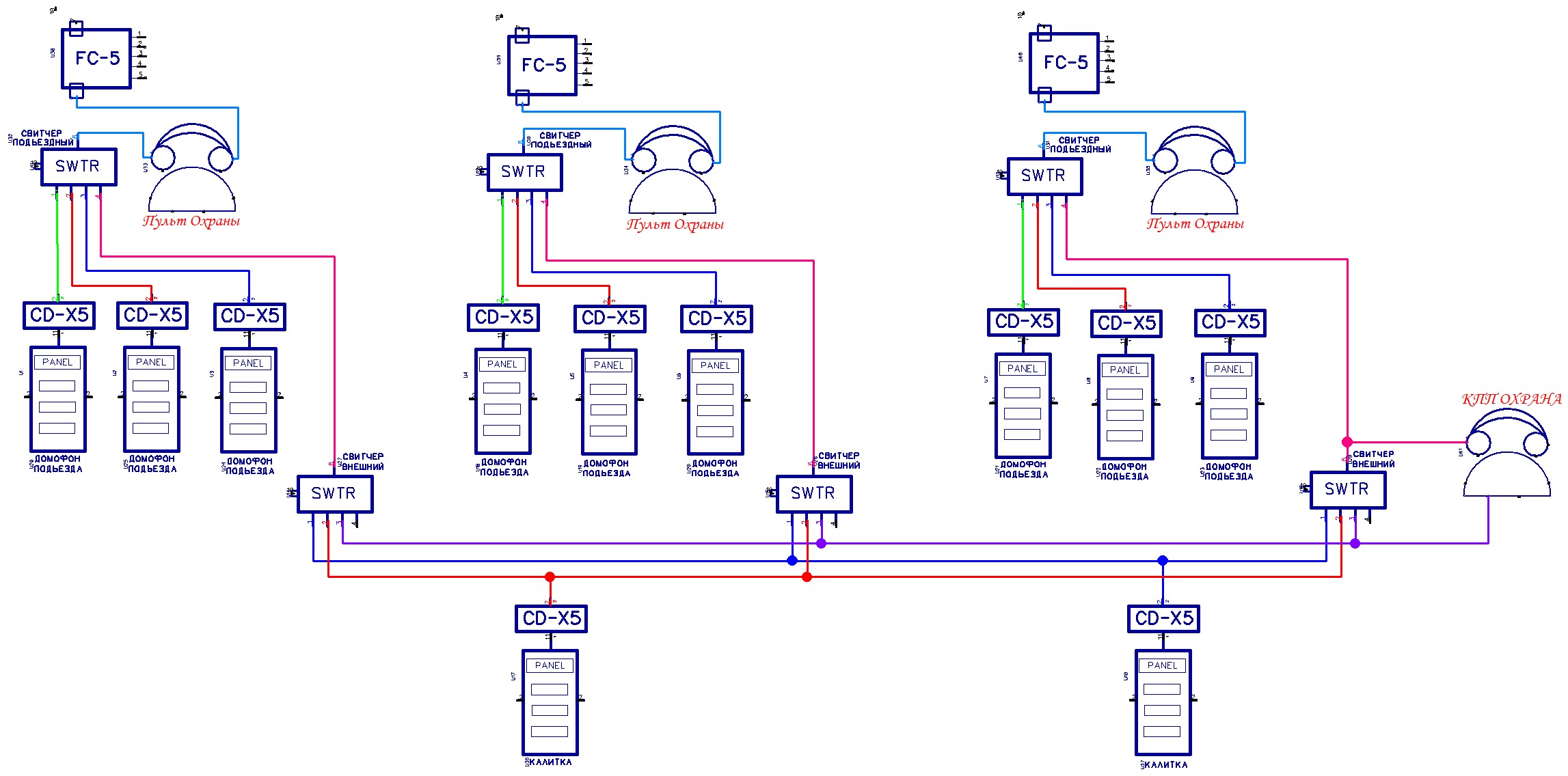

Схема подключения :

[TheGoldMaster]

Работа схемы :

Вызовы с панелей домофона на подъездах с любой двери поступают в квартиры своего подъезда , а так же на пульт консьержа . С пульта консьержа можно позвонить в квартиры своего подъезда.

Вызовы с калиток поступают в любой подъезд дома , а так же на пульт охраны на воротах , с которого можно открыть ворота или дверь .

С пульта охраны КПП можно позвонить в любую квартиру дома .
