2 дома 5 подъездов 3 калитки

[TheGoldMaster]

Состав :
Придомовая территория:
1. 2 дома, 3 калитки.
2. Дом 2А – 4 подъезда- п.1-1-36, п.2 – 37-72, п.3 – 73-108, п.4 – 109 144.
3. Дом 2Б – 1п. 1-40
4. В настоящее время установлены БВД-432RCB.
5. Ключи RF-64


Необходимо оборудовать домофонами Raikmann . Необходима схема подключения .

[TheGoldMaster]

Схема подключения объекта

[TheGoldMaster]

Работа схемы :

Вызовы с калиток поступают в любой подъезд двух домов , при этом необходимо использовать правило набора номера дома , вначале набирается номер дома , затем номер квартиры
Вызовы с подъездов могут звонить только в свои подъезды .
Для того чтобы не менять оборудование ( Абонентские устройства жильцов ) Возможно использование как коммутаторов , так и Этажных контроллеров .
В данном случаи количество квартир не превышает 100 , поэтому самым бюджетным вариантом остаются коммутаторы .

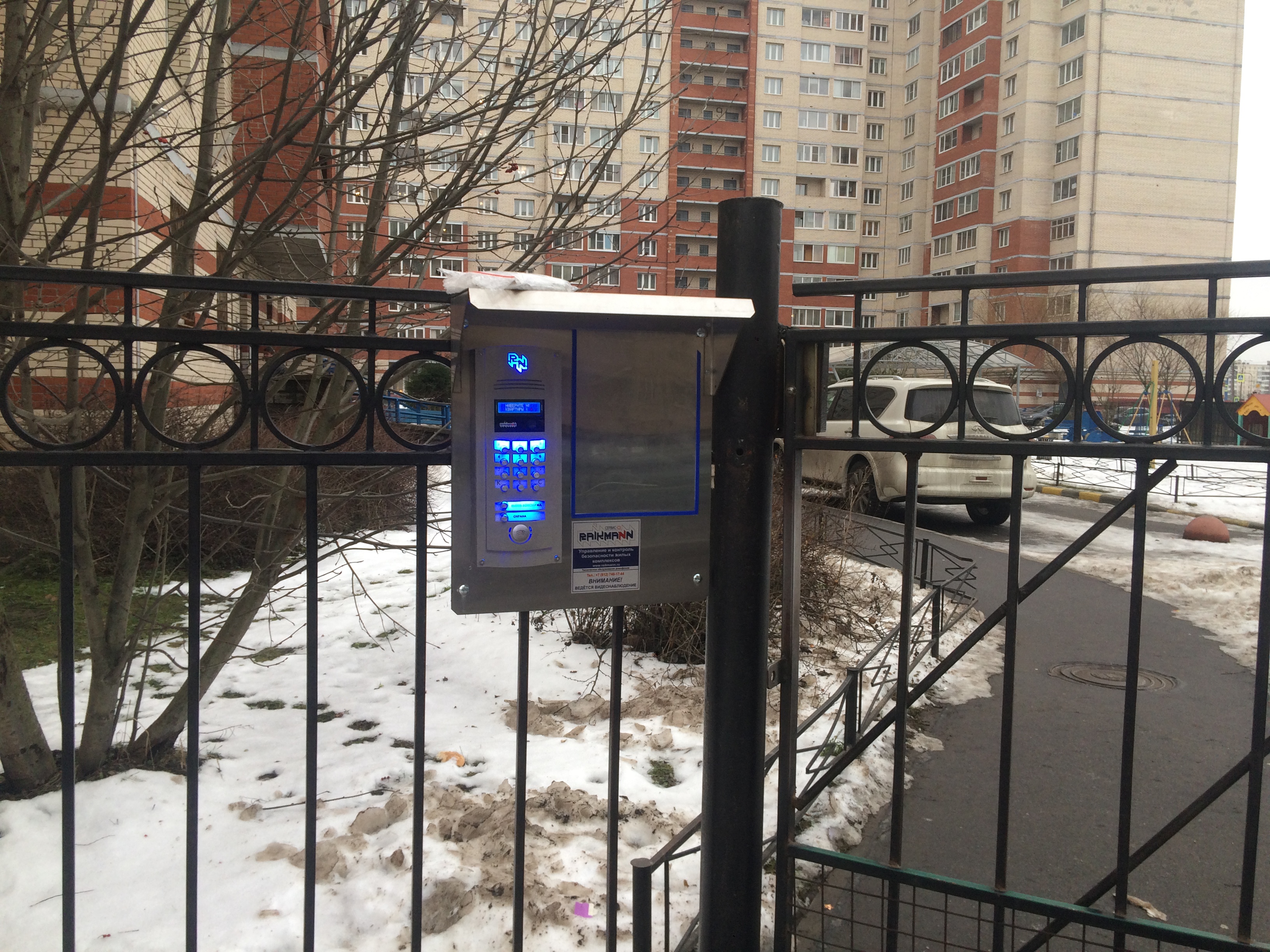

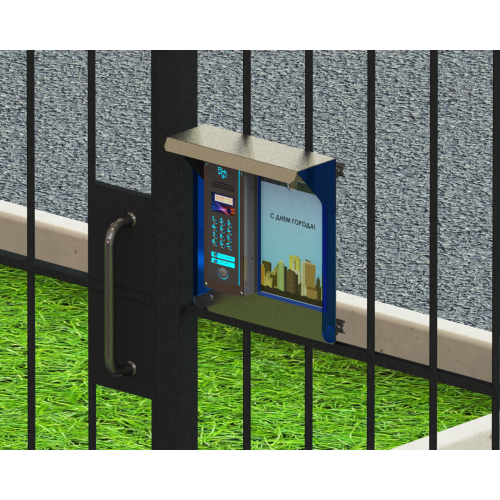

Как на калитках так и на подъездах используется Моноблок Raikmann . На калитки так же можно установить щиты с козырьком , если позволяет конструкция забора .
