7 подъездов 2 калитки комната охраны

[TheGoldMaster]

Исходные данные:
1)В доме 7 подъездов, оборудованных независимыми домофонами с вызывными панелями CD-2255-TM-V-COLOR-PAL-HR МАРШАЛ Евростандарт, блоками домофона UDGIN, и 390 квартир с координатными абонентскими устройствами УКП-7.
2)Планируется добавить 2 калитки для входа пешеходов на территорию двора и организовать пост диспетчера.
Задача:
1)Организовать вызов с каждой калитки в каждую квартиру и на пост диспетчера.
2)Организовать связь диспетчера с каждой квартирой
3)Организовать открывание калиток с поста диспетчера.
4)Не менять абонентские устройства
5)Применить вызывные панели работающие с некопируемыми ключами.

[TheGoldMaster]

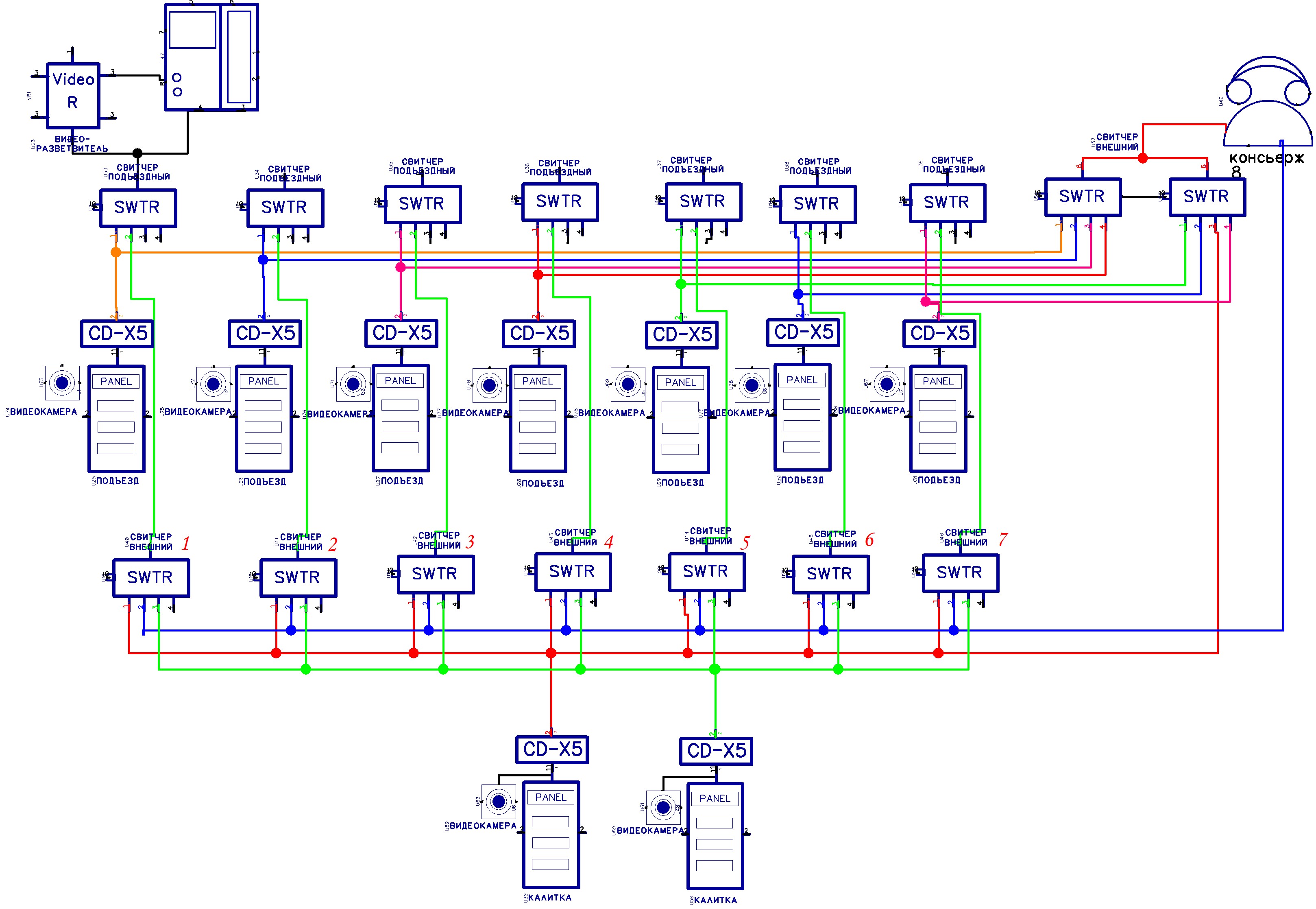

Схема подключения объекта .

[TheGoldMaster]

работа схемы :
Вызовы с калиток поступают в любую квартиру дома , а так же на пульт охраны .
Вызовы с подъездных домофонов поступают в свои подъезды и на пульт охраны .
С пульта охраны можно вызвать любую квартиру дома .
