1 подъезд 4 входа диспетчер

[Эдуард]

Добрый день .

Задача такова : Дом имеет 1 подъезд , 4 входа , 2 входа на первом этаже 2 на втором этаже , высота дома 75 м , 620 квартир , Есть диспетчер, ему нужно обеспечивать
Доступ для экстренных служб.
Особенность дома такова, что дом разделен на 3 блок-секции.
На этаже эти секции не сообщаются, кроме как в подвале , нумерация сквозная .

В каждой секции есть по 2 слаботочные шахты.
Было принято решение: Т.к. цифровая линия получилась бы длинной,
пары от координатны трубок опустить в подвал, в щиты с этажниками,
этажники соединить цифровыми магистралями.

[TheGoldMaster]

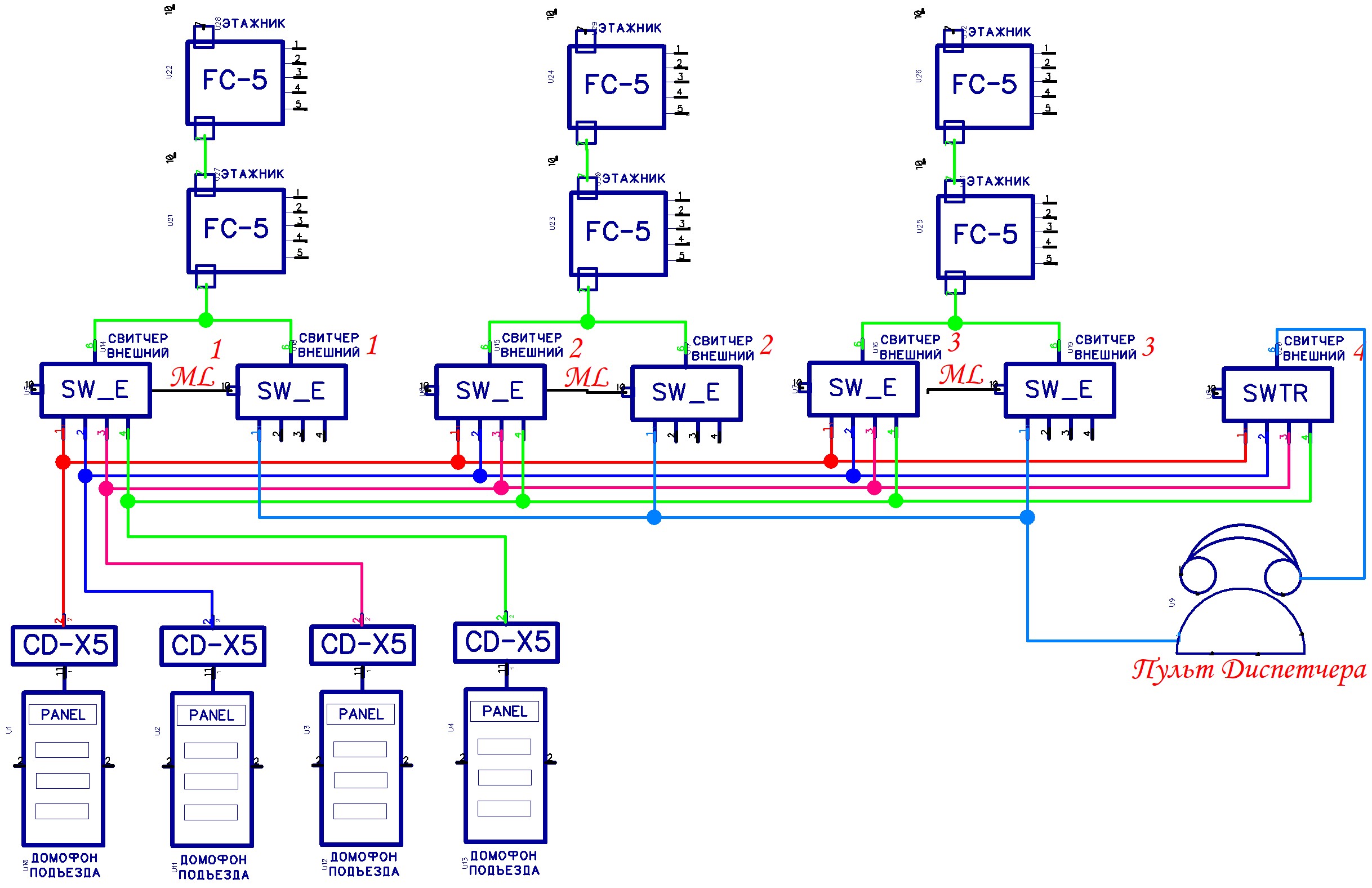

Схема подключения , в схеме добавлена возможность вызывать диспетчером все квартиры дома

[TheGoldMaster]

Вызовы со всех панелей поступают в любую квартиру дома , а так же на пульт диспетчера , с пульта можно вызвать любую квартиру дома

[andy80]

Здравствуйте ! у нас точно такой же обьект два независимых подьезда в каждом подьезде своя коньсьержка , 4 входа . Скажите только такая реализация схемы обеспечивает связь посетитель с любого входа одного подьезда - коньсьерж и консьерж - любая квартира этого подьезда.? с пятью свитчерами ?
первый подьезд квартиры 1-249 второй подьезд не наша система , третий подьезд с 619 по 738 квартиры.если мы реализуем эту схему то правильно ли настраиваем f25 (свитчера в режиме внешний) 1 свитчер , 1 кв, 137 кв, смещения нет . 2 свитчер имеет адрес первого , 3 свитчер 138 кв , 249 кв , смещения нет . четвертый свитчер имеет адрес третьего.5 свитчер 250 кв, 250 кв , смещения нет . на пульте коньсержа выставляем адрес 250 .
третий подьезд квартиры 619 - 738 1 свитчер , 619 кв, 680 кв, смещения 498 . 2 свитчер имеет адрес первого , 3 свитчер 681 кв , 738 кв , смещения 498 . четвертый свитчер имеет адрес третьего.5 свитчер 1 кв, 1 кв , смещения нет . на пульте коньсержа выставляем адрес 1 . только у нас нет fc-5 адресные трубки laskomex
Все правильно?

[TheGoldMaster]

Не совсем понятна задача .
Какое количество подъездов в доме
Какое количество входов в каждый подъезд
Нужно ли с первого подъезда звонить консьержу с 3 или 4 подъезда .
Какое количество квартир в каждом подъезде
Есть ли общий консьерж на все подъезды
