3 Подъезда по 3 входа 3 калитки консьержи

[TheGoldMaster]

Задача :
Дом 3 подъезда , в каждый подъезд по 3 входа , во всех подъездах есть консьерж.
Территорию дома огородили , Необходимо установить на 3 калитки вызывные панели Raikmann с возможностью вызова всех квартир в доме и консьержей со всех калиток .

[TheGoldMaster]

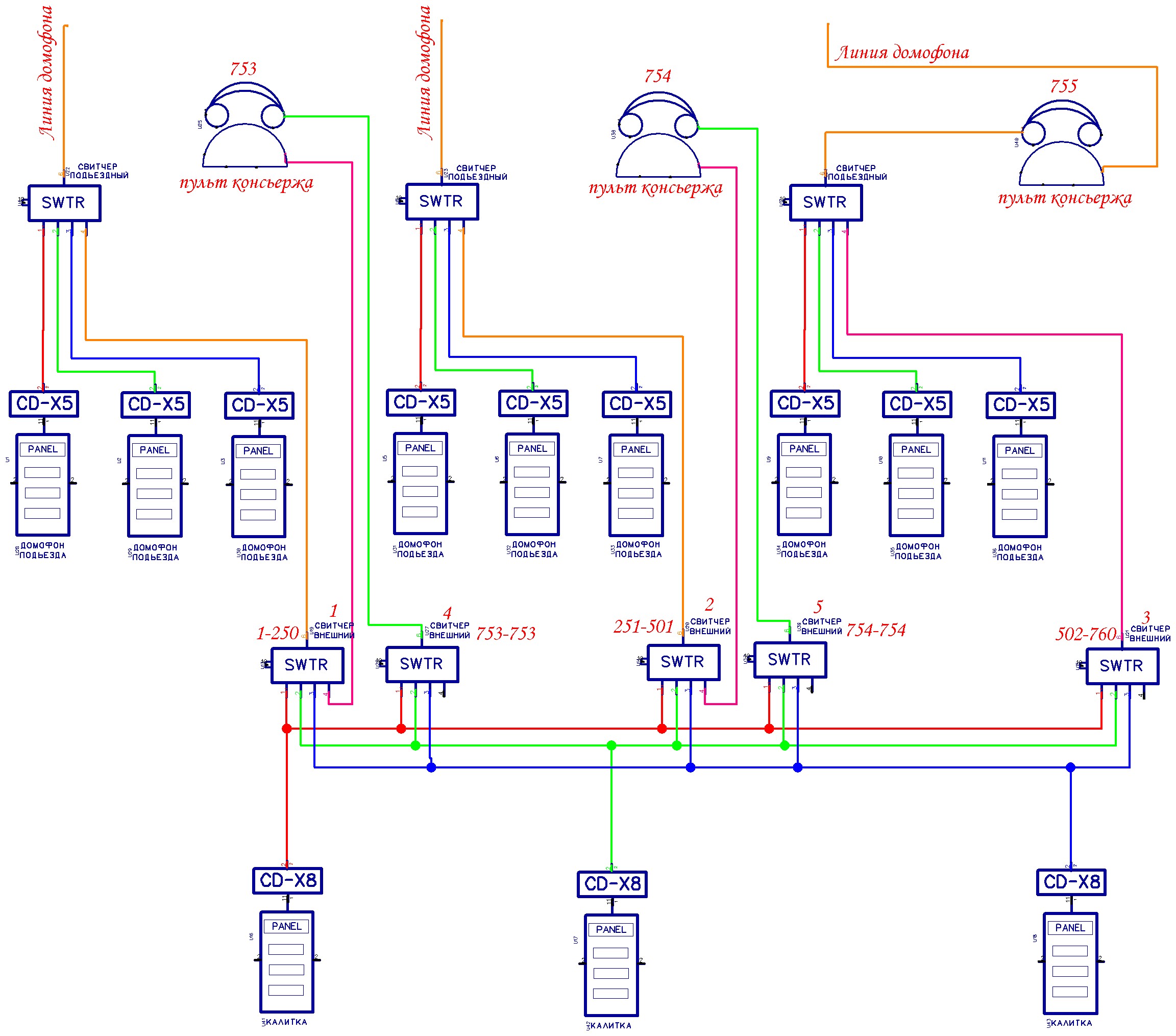

Схема подключения объекта :

[TheGoldMaster]

По схеме :

Изменения по схеме подключения :
1. Для установки оборудования на калитки Вам понадобятся дополнительные свитчера ( Внешние – имеющие свой адрес )
2. Поскольку на адресе сквозная нумерация , то на пультах консьержа ( на 1 и на 2 ром подъезде ) необходимо будет заменить микроконтроллеры на Х5 и добавить для пультов дополнительные внешние свитчера 4 и 5 , В настройках пультов консьержа необходимо будет указать интервалы свитчеров своего подъезда , на 3 подъезде такой необходимости нет , так как квартиры последние и можно использовать номера которые не существуют . ( Интервалы квартир по свитчерам мы указали (чтобы не ломать голову )) Номера пультов консьержа так же указали .
