Добрый день! Прошу сформировать структурную схему подключения объекта на вашем оборудовании по следующим вводным данным:

• 1 дом, 5 подъездов. Новый.
• В подъезде 3 входа: основной (панель+камера), запасной и выход на парковку (считыватели).
• Консьерж (с записью видео с панелей)
• 10 этажей (на этаже от 4 до 17 квартир)
• Всего 326 квартир

Спасибо!

Добрый день .

Для составления схемы подключения необходимо знать :
1. Консьерж один на 5 подъездов ? Если да он должен звонить во все квартиры с рабочего места консьержа ?
2. 326 квартир это общее количество или в каждом подъезде ?
3. Каждый подъезд должен вызывать только свой подъезд или все ?

1. 1 консьерж на 5 подьездов и должен звонить во все квартиры с рабочего места
2. всего 337 квартир
3. Каждый подъезд должен вызывать только свой подъезд
4. Расположение квартир:

1 подъезд: 10 этажей, 49 квартир. Из них: [1 этаж - 4 квартиры], [остальные этажи - по 5 квартир]
2 подъезд: 10 этажей, 59 квартир. Из них: [1 этаж - 5 квартир], [остальные этажи - по 6 квартир]
3 подъезд: 10 этажей, 119 квартир. Из них: [1 этаж - 11 квартир], [остальные этажи - по 12 квартир]
4 подъезд: 10 этажей, 76 квартир. Из них: [1 этаж - 6 квартир]; [2 этаж - 6 квартир]; [3,4,5,6,7и 8 этаж - по 7 квартир]; [9 и 10 этаж - по 6 квартир]
5 подъезд: 10 этажей, 34 квартир. Из них: [1,2,3 этажи - нет квартир]; [4 этаж - 4 квартиры], [остальные этажи - по 5 квартир]

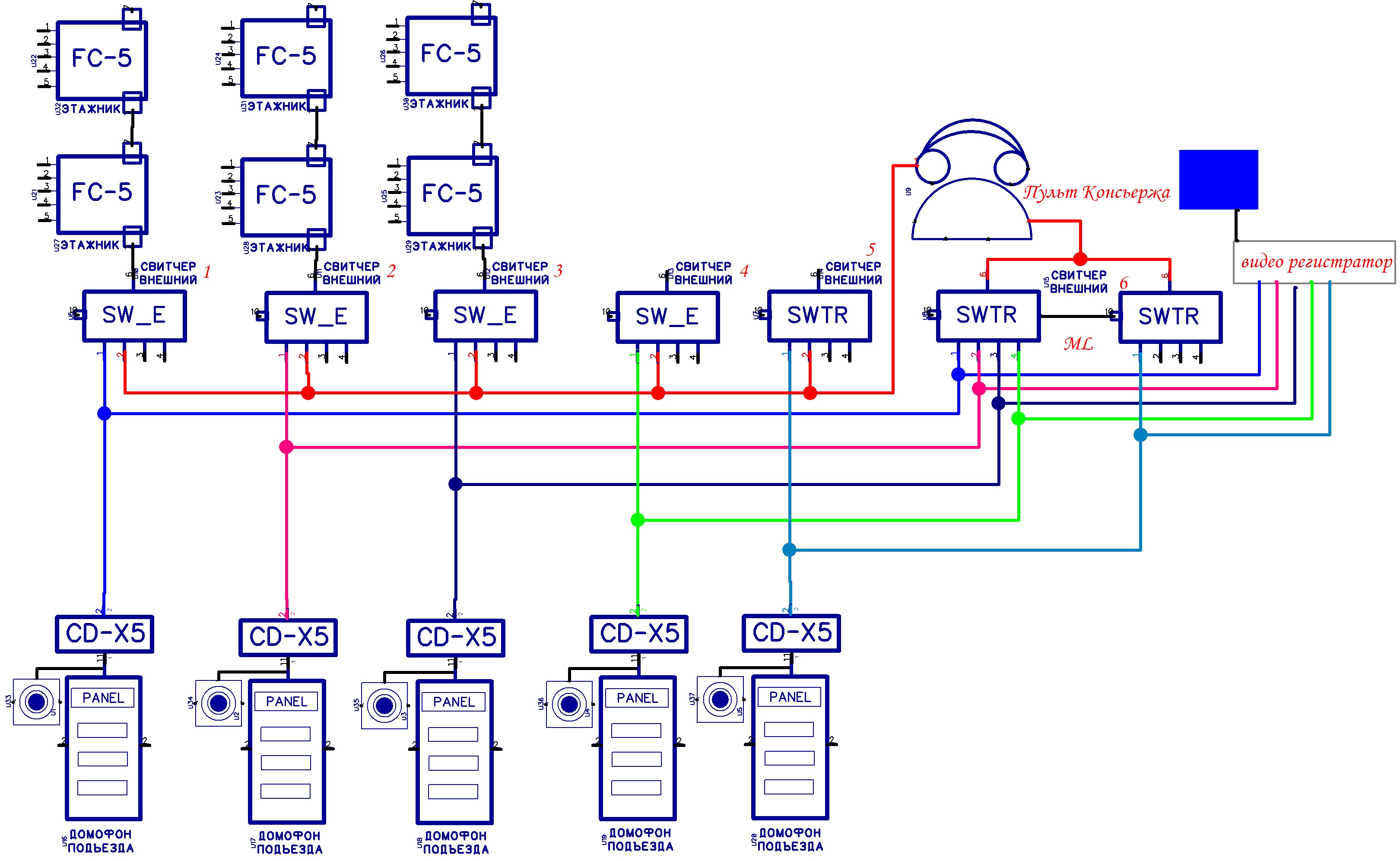

Предлагаем Вам схему подключения объекта


По схеме :
Вызовы с подъездов осуществляются в свои подъезды ( на абонентов ) и на пульт консьержа ( единый ) , С пульта консьержа вызываются все квартиры 5 ти подъездного дома .
