День добрый !
на подъездах стоят панели райкман-стандарт(одну поменять тоже на сити люкс) ,на калитки хотим поставить райкман сити люкс 4шт. Оба подъезда гибридные.
Самая дальняя калитка 110 метров.Хотелось бы посмотреть схему подключения и взаимодействия оборудования друг с другом?Какую кабельную продукцию прокладывать на панели в калитках?
2 подъезда по 190 кв. 4 калитки
Модератор: Raikmann
Сообщений: 3
• Страница 1 из 1
2 подъезда по 190 кв. 4 калитки
Marshall » 30 май 2018, 09:22
- Marshall
- Сообщений: 1
- Зарегистрирован: 30 май 2018, 09:08
- Благодарил (а): 0 раз.
- Поблагодарили: 0 раз.
Re: 2 подъезда по 190 кв. 4 калитки
TheGoldMaster » 15 июн 2018, 11:09

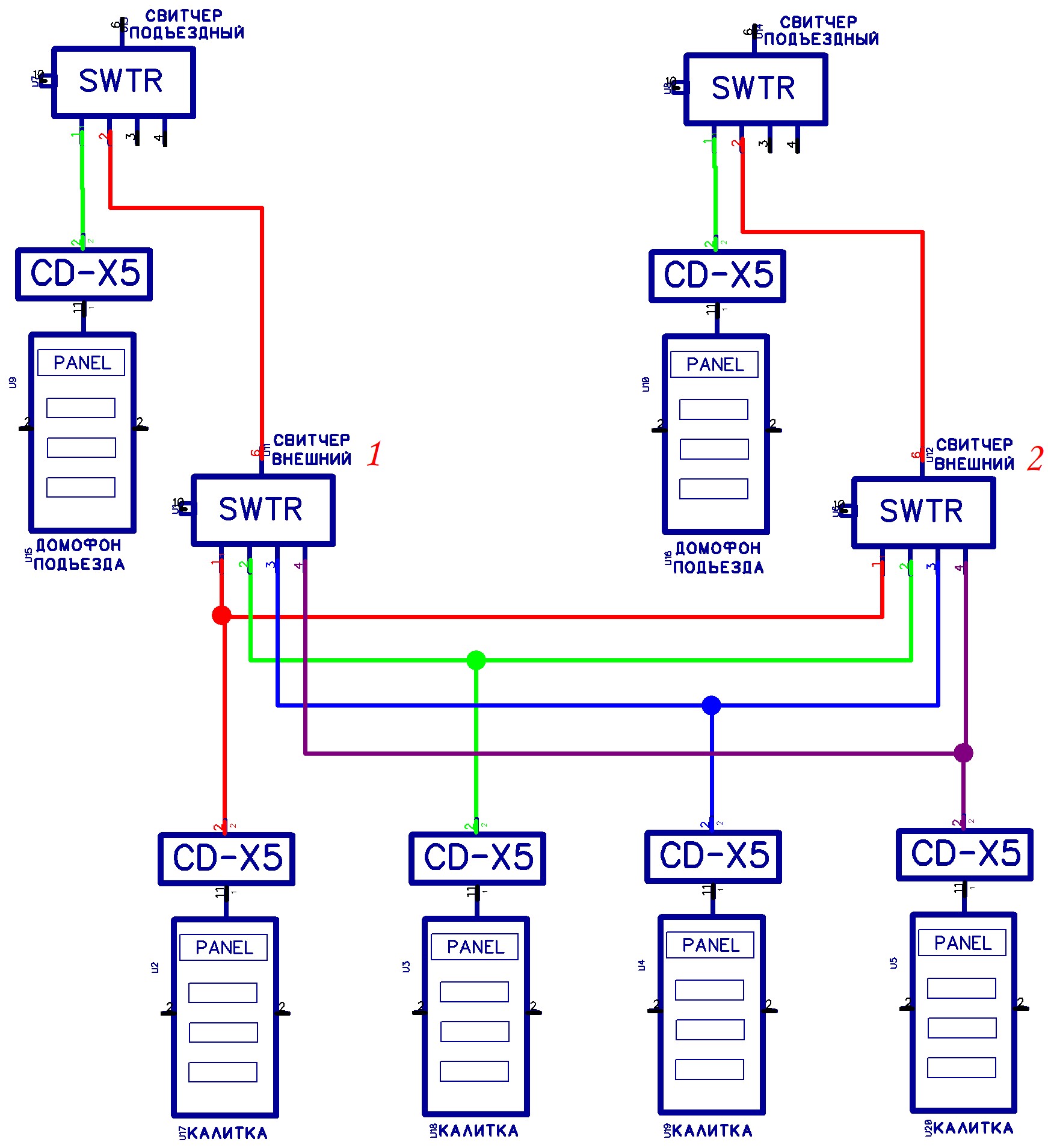

Схема подключения объекта
- Вложения
-
- 2 подъезда 4 калитки.jpg (347.5 KiB) Просмотров: 31880
-
TheGoldMaster - Сообщений: 249
- Зарегистрирован: 22 июн 2016, 10:32
- Благодарил (а): 0 раз.
- Поблагодарили: 0 раз.
Re: 2 подъезда по 190 кв. 4 калитки
TheGoldMaster » 18 июн 2018, 12:40
Для подключения Панель - Процессор , используется кабель КСПВ 12х0.5 расстояние между ними не должно превышать 25-30 метров .
Для подключения линий связи можно использовать UTP5E , между свитчерами так же используется витая пара .
Для подключения линий связи можно использовать UTP5E , между свитчерами так же используется витая пара .
-
TheGoldMaster - Сообщений: 249
- Зарегистрирован: 22 июн 2016, 10:32
- Благодарил (а): 0 раз.
- Поблагодарили: 0 раз.
