Подключение координатного блока спряжения к FC-5

[TheGoldMaster]

Стандартно к подъездному домофону в квартирах подключаются абонентские трубки. Но для домофонных систем с видеокамерами, в квартирах абонента появляется необходимость подключать видеодомофоны (квартирные видеомониторы). Существуют несколько типов мониторов и возможностей их подключения.
К ЭТАЖНЫМ КОНТРОЛЛЕРАМ можно подключать видеомониторы в СТАНДАРТНОМ исполнении, или использовать мониторы, которые переделаны для работы с координатными домофонами.

RAIKMANN предлагает подключать к домофонной системе СТАНДАРТНЫЕ ВИ-ДЕОМОНИТОРЫ производителей, не вторгаясь в их электронные схемы, не нарушая режимы работы, предусмотренные этим производителем и целостность внутренних плат.

Для подключения СТАНДАРТНЫХ МОНИТОРОВ (типа COMMAX) используются СОГЛАСУЮЩИЕ МОДУЛИ RAIKMANN для координатных систем.

Для подключения МОДУЛЯ СОПРЯЖЕНИЯ используются ТРИ ПРОВОДА – земля (GND), провод «+LN» и про-вод от соответствующих клемм ЭТАЖНОГО КОНТРОЛЛЕРА для квартиры - т.е. «1… 2… 3… 4… 5»

Пожалуйста, используйте только такую схему подключения ЭТАЖНОГО КОНТРОЛЛЕРА к МОДУЛЮ СОПРЯЖЕНИЯ RAIKMANN для КООРДИНАТНЫХ ДОМОФОНОВ.

Внимание ! Использование других вариантов подключения, рекомендованные для работы МОДУЛЯ СОПРЯЖЕНИЯ с координатными домофонами, могут нарушить правильную работу ЭТАЖНОГО КОНТРОЛЛЕРА.

[TheGoldMaster]

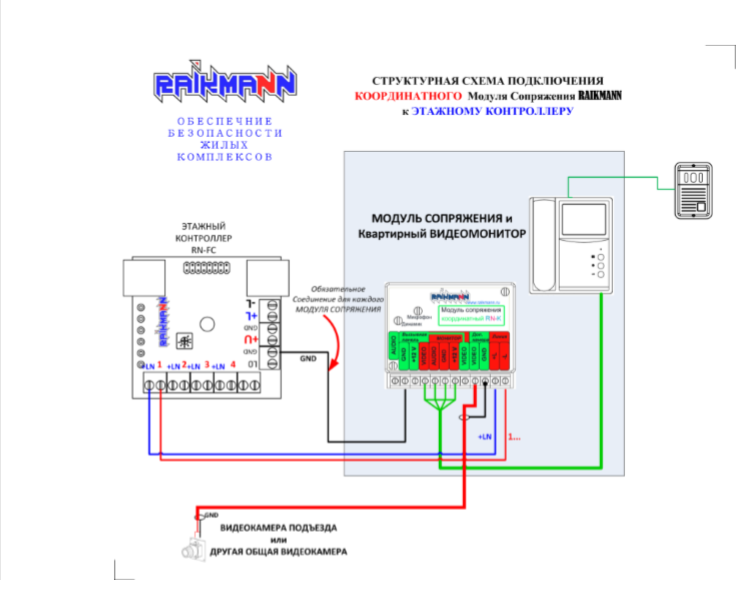

Схема подключения
